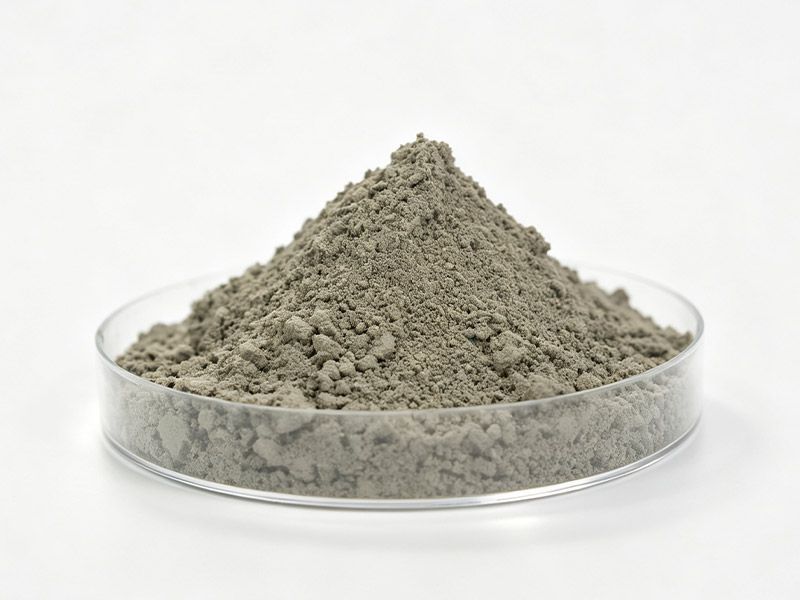

在陶瓷、耐火材料等行业中，注浆成型工艺对原料的细度和性能要求极高。超细碳化硅微粉作为注浆成型的关键原料，其品质直接影响产品性能。本文将从生产流程、技术要点和应用优势三方面，为您详细介绍超细碳化硅微粉的生产要点。

一、原料选择与预处理

生产超细碳化硅微粉需选用较高纯度的碳化硅粒度砂作为原料，原料纯度需达到99%以上，杂质含量控制在1%以内，以避免有害杂质影响产品性能。原料预处理阶段需通过磁选、分级等工艺去除原料中的金属杂质和大颗粒，确保原料纯度高、粒度均匀。

二、超细粉碎与分级工艺

碳化硅粒度砂经预处理后进入气流粉碎机进行超细粉碎，气流速度控制在100-150m/s，粉碎压力保持0.5-0.6MPa。通过超音速气流粉碎技术，可将颗粒尺寸控制在1-10μm范围。分级系统采用分级轮转速调节（3000-5000rpm）配合旋风分离器，实现粒度分级，确保产品D50（中位粒径）稳定在2-5μm。生产过程中需实时监测产品比表面积，控制在8-12m²/g范围内。

三、表面改性技术

为提升微粉在浆料中的分散性，通常采用硅烷偶联剂等技术进行表面改性处理。改性剂添加量为微粉重量的0.5-1%，通过高速搅拌（转速1000-1500rpm）和超声分散（功率500-800W）实现均匀包覆。改性后微粉含水率需控制在0.5%以下，避免团聚现象。

四、应用性能与行业标准

注浆成型用超细碳化硅微粉需满足以下关键指标：流动性（松装密度≥1.5g/cm³）、悬浮稳定性（4小时沉降率≤5%）、烧结活性（烧结温度降低20-30℃）。在陶瓷注浆中，添加量通常为30-50%，可显著降低坯体收缩率（≤3%）。按照相关标准要求，产品大致分为普通级（SiC≥95%）、优级（SiC≥97%）和高 级（SiC≥99%）三个等级，广泛应用于精细陶瓷、耐火材料、半导体封装零部件等领域。

选择超细碳化硅微粉时，需重点考察生产厂家的设备配置（如气流粉碎系统、整形技术、在线检测仪器）和质量控制体系（ISO9001认证）。建议通过小试试验验证微粉与浆料的适配性，确保注浆成型过程中坯体强度和脱模性能达到佳状态。
